واضح فضائی کام کے پلیٹ فارم میں غیر معمولی لچک کا حامل ہے ، جس میں ایک قبضہ - منسلک بوم کی خاصیت ہے جو رکاوٹوں کو قابل بناتا ہے جو رکاوٹوں کو قابل بناتا ہے - کراسنگ آپریشنز کو چیلنجنگ ورک زون تک پہنچنے کے لئے۔ 22 میٹر کی زیادہ سے زیادہ کام کرنے والی سطح اور 250 کلو گرام کی حد سے زیادہ صلاحیت کے ساتھ ، اس کی وجہ سے 250 کلو گرام کی سطح کی اعلی صلاحیت ہے۔ دستی فولڈنگ کے بغیر ، کام کی کارکردگی کو نمایاں طور پر بڑھانا۔ اس کی صحت سے متعلق - کارفرما چلنے اور بورڈنگ سسٹم طاقتور کارکردگی کو ہموار کنٹرول کے ساتھ جوڑتے ہیں ، جبکہ موٹرائزڈ گاڑی کو کسی بھی بحالی کی ضرورت نہیں ہوتی ہے۔
HSJBQ22M - لی ہائی - اونچائی کے کام کے پلیٹ فارم تکنیکی تصریح
1. طول و عرض اور وضاحتیں لمبائی: 8.72m چوڑائی: 2.49m اونچائی: 2.52m پلیٹ فارم کے طول و عرض: 1.83m (L) × 0.76m (W) زیادہ سے زیادہ کام کرنے کی اونچائی: 22 میٹر زیادہ سے زیادہ کام کرنے والے رداس: 11.45m ایکسل وقفہ: 2.52m زیادہ سے زیادہ پلیٹ فارم کی اونچائی: 19.45m گھومنے والی حمایت: 19.45m گھومنے والی حمایت:
2. کارکردگی کی وضاحتیں زیادہ سے زیادہ بوجھ کی گنجائش: 250 کلوگرام سفر کی رفتار (چڑھنے/توسیع): 0.6 کلومیٹر/گھنٹہ سفر کی رفتار (گھومنا): 6.1 کلومیٹر/ایچ گھومنے والی پلیٹ گردش زاویہ: 360 ڈگری مستقل پلیٹ فارم گردش زاویہ: 490 ڈگری ورکنگ ریڈیئس: 11 میٹر زیادہ سے زیادہ جھکاؤ کی صلاحیت (کاؤنٹر ویٹ نیچے): 30 ٪ (17 ڈگری) وزن: 30 ٪ (17 ڈگری) وزن: 30 ٪ (17 ڈگری) وزن (17 ڈگری)
3. پاور سورس کی وضاحتیں بیٹری: 420AH/21.5 کلو واٹ/207 کلوگرام AC موٹر (آئل پمپ): 32V/10KW/314CC ٹریول موٹر: 3.3KW/48V چارجر: 220V/16A/3500W
4. اضافی طول و عرض نیلے فریم کے طول و عرض: 1.92 × 0.9 × 1.2m ٹائر: 315/55d20 (0.79 ملی میٹر قطر) زیادہ سے زیادہ/کم سے کم بوم لمبائی: 6.1/9.78m کاؤنٹر ویٹ: 1.3T کل اونچائی (نیلی فریم ٹو گراؤنڈ): 20.5m
5. اضافی کارکردگی کی تفصیلات بوم کنڈا رینج: -5 ڈگری سے +75 ڈگری ٹیل سوئنگ: 0.6m کم سے کم ٹرننگ رداس (اندر/باہر): 5.49m/2.78m
مذکورہ بالا وضاحتیں سامان کے بنیادی طول و عرض ، بوجھ - برداشت کی صلاحیت ، بجلی کا نظام ، اور آپریشنل صلاحیتوں کو جامع طور پر احاطہ کرتی ہیں۔ آلات کے انتخاب کے لئے تکنیکی بنیاد مہیا کریں اور اونچائی- اونچائی میں آپریشن کے منظرنامے میں استعمال کریں
|
HSJBQ22M - لی ایریل ورک پلیٹ فارم کی وضاحتیں |
|||
|
ڈیوائس کی لمبائی |
8.72m |
زیادہ سے زیادہ آپریشن کی حد |
11.45m |
|
ڈیوائس کی چوڑائی |
2.49m |
پہیے کی بنیاد |
2.52m |
|
ڈیوائس کی اونچائی |
2.52m |
زیادہ سے زیادہ پلیٹ فارم کی اونچائی |
19.45m |
|
پلیٹ فارم کا سائز |
1.83m لمبا اور 0.76m چوڑا |
روٹری سپورٹ |
19 انچ |
|
زیادہ سے زیادہ کام کرنے کی اونچائی |
22m |
||
|
زیادہ سے زیادہ بوجھ کی گنجائش |
250 کلوگرام |
چلانے کی رفتار |
6.1 کلومیٹر فی گھنٹہ |
|
رفتار (عروج یا توسیع) |
0.6 کلومیٹر فی گھنٹہ |
بازو طول و عرض کی حد |
-5~+75 |
|
گھومنے والے اسٹیج زاویہ |
360 ڈگری مسلسل |
دم گھومنا |
0.6m |
|
پلیٹ فارم گردش کا زاویہ |
± 90 ڈگری |
کم سے کم موڑ رداس (باہر/اندر) |
5.49m/2.78m |
|
اسائنمنٹ کا رداس |
11m |
زیادہ سے زیادہ چڑھنے کی گنجائش (کاؤنٹر ویٹ اینڈ پر نیچے کی طرف) |
30 ٪ (17 ڈگری) |
|
آلہ کا کل وزن |
9200 کلوگرام |
||
|
اسٹوریج بیٹری |
420ah/21.5 کلو واٹ/207 کلوگرام |
آئل پمپ موٹر (AC) |
32V/10KW/314 نقل مکانی |
|
واک موٹر |
3.3KW/48V |
چارجر |
220V/16A/3500W |
|
نیلے رنگ کے باکس کا سائز |
1.92×0.9x1.2m |
ٹائر |
315/55D20 قطر 0.79 ملی میٹر |
|
اوپری بازو کی لمبائی (مختصر/سب سے طویل) |
6.1/9.78m |
باب - وزن |
1.3t |
|
نیلے رنگ کے فریم کے اوپر سے زمین تک کل اونچائی |
20.5m |
||

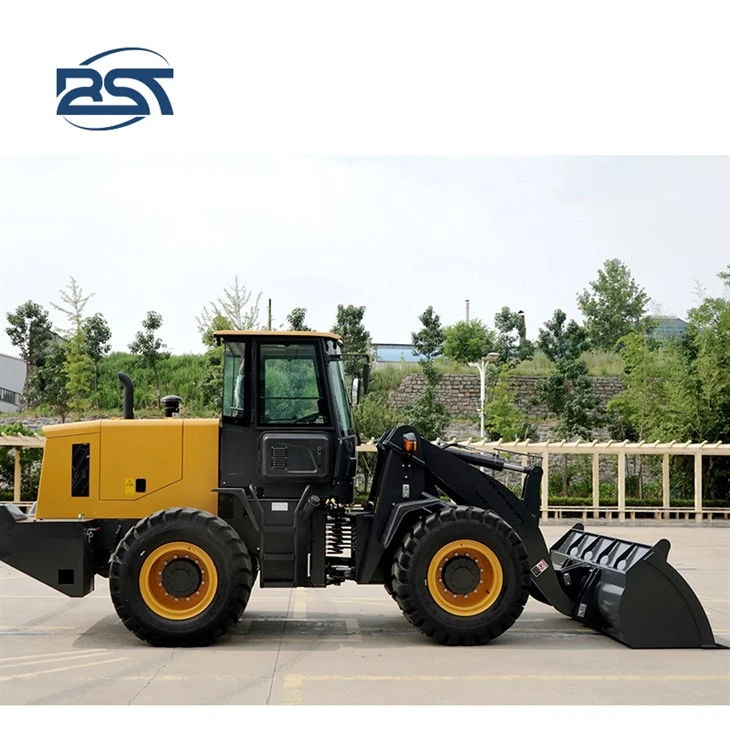

ڈاؤن لوڈ، اتارنا ٹیگ: 625 قسم کے چھوٹے پہیے لوڈر ، چین 625 قسم کے چھوٹے پہیے والے لوڈر مینوفیکچررز ، سپلائرز ، فیکٹری
